铁路护栏网浸塑生产线主要结构和工作原理
本生产线主要由预热系统、流化浸塑系统、固化系统和控制系统组成
1 预热系统
铁路护栏网预热系统烘道安装在工件进口端,主要由烘道体、隔温门、加热系统和排废气装置等 4 部分组成。烘道体外层采用双槽式彩钢夹芯保温板,内层采用 SUS304 不锈钢板,中间填充密度为 K95 的保温材料,具有较好的绝热保温效果,另外,烘道体上还安装了 3 套T100 铂电阻温度传感器,实时对烘道体温度进行有效检测。2 套隔温门由门体、驱动风缸装置、行程检测装置组成。隔温门由单臂风缸鞲鞴塞驱动,因此,选用悬挂法确定门体重心位置,由此定位确定驱动点,否则,容易造成门体不平衡卡滞。加热系统布置在生产线室外的独立房间,主要由燃油炉、热风循环风机、送风风道等部分组成。公路隔离栅:安装中,燃油炉的热交换壳体内壁材料选用 0.8 mm 不锈钢板,中层保温层选用复合式、厚度为 150 mm、密度为 K100 的矿物棉。送风风道外层采用冷轧板,中层采用厚度为 150 mm、密度为 K95 的保温材料,内层采用 SUS304 不锈钢板。排废气装置由 2 套 200 mm × 200 mm 排气管组成,排气管侧装有PT100 温度传感器,确保排气口温度不高于 200 ℃。

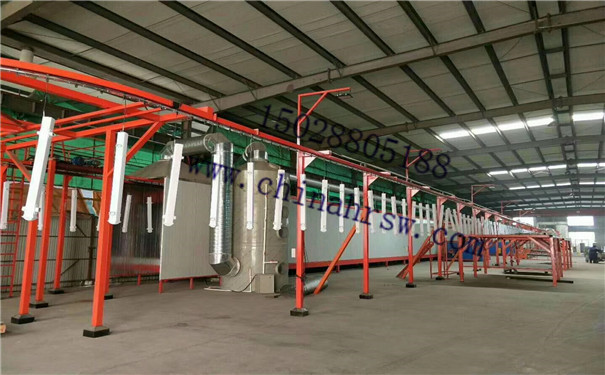

铁路护栏网浸塑预热过程
1.2 流化浸塑系统
围栏网流化浸塑系统的粉末流化箱全部安装在地平面以下,内部装用 Φ100 气室进气管,罗茨风机产生的风源通过进气管输送到流化箱内使塑粉产生“沸腾”效果, 实现塑粉的均匀涂装。流化箱的驱动系统由粉末流化箱升降机构完成,其运动快慢控制选用 5.5 kW 变频器,升降速率控制在 20 ~ 30 m/min 内可调。同样,余粉清理击打装置控制选用 3 kW 变频器,确保其震动频率可调,满足余粉清理要求。

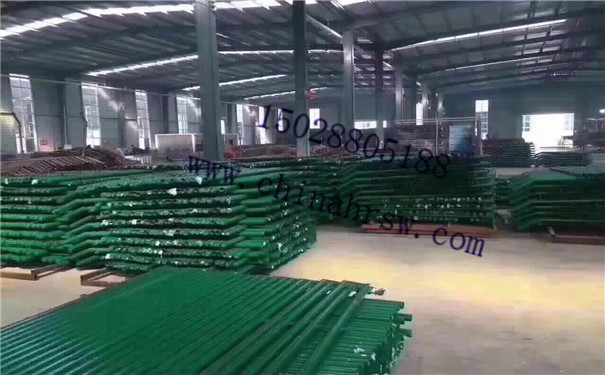

浸塑铁路护栏网完工后
1.3 固化系统
固化系统除采用电加热装置加热、箱体长度为预热箱体的 2/3 外,其余结构及原理与预热系统相同。

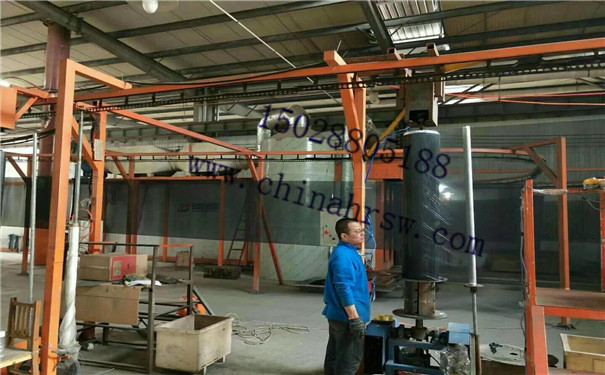

白色的护栏网立柱浸塑过程
1.4 控制系统
围栏网厂家控制系统主要分为燃油炉控制、电加热器控制和生产线控制 3 部分。其中,燃油炉控制部分采用独立的自动控制系统,当一、二级点火完成后,控制系统根据预设的控制温度自动调节供油量,使预热烘道的实际温度与预设温度基本一致。电加热器控制部分亦采用独立的自动控制系统,根据预设的固化温度自动调节三相大功率可控硅的通断,从而调节加热电功率,保持固化温度的稳定。
