铁路护栏网都是安装在户外，其表面要长期经受日晒、风吹和雨淋的腐蚀，而常见的防腐蚀处理方式有镀锌和涂塑。　镀锌分为热镀锌和冷镀锌(电镀锌)，热镀锌上锌量较高，耐腐蚀效果比冷镀锌效果要好，相应的价格也比冷镀锌高。经过镀锌处理的护栏网，网身韧性和耐腐蚀效果比未镀锌的护栏网要高。

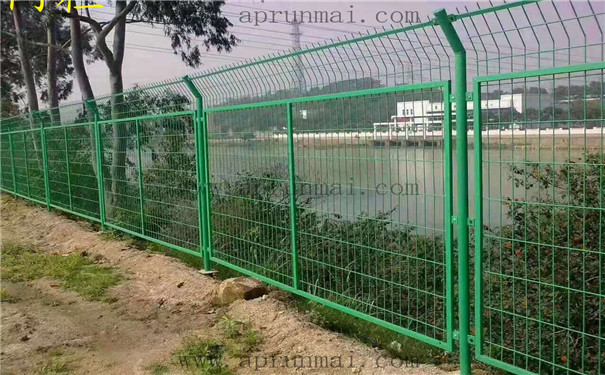

铁路围栏网

　　涂塑分为浸塑和喷塑，其中浸塑塑层较厚，涂层耐刮擦，防腐蚀效果较喷塑效果要好。

　　根据产品的不同和客户的需求，选择适合客户的表面处理方式，也可将镀锌和涂塑搭配处理。

　　护栏网如使用在高速公路，其质量要求比使用在普通场地要高。就可以采用先镀锌后浸塑的处理方式，保证网身的高韧性，防止网身被破坏，其次可以延长使用年限，减少高速公路的维修和保养费用。

　　工件预热、固化温度、时间标定

　　浸塑生产线工件的挂粉厚度以及固化效果(外观的饱满度及光洁度) 与其预热温度、固化温度直接相关。工件预热温度不足，则挂粉厚度不够，产品不能满足铁路防护栏浸塑 0.8 ～ 1.2 mm 的技术标准，如预热温度过高，则挂粉过厚，浪费材料，不利于成本控制，因此，通过对铁路护栏网产品温度控制的反复实践、摸索，最终确定预热、固化温度分别控制在 270 ～ 300 ℃和 180　～ 200 ℃是该生产线的最佳功效。

　　铁路护栏网由于在一定的时间范围内，加热时间的长短决定着工件温度的升高，因此，工件预热、固化时间的长短也影响了工件的挂粉厚度以及塑粉的固化效果。经不断试验，确定节拍定时为 3 min，即工件预热时间为 9min，固化时间为 6 min。　在该生产线中，通过单片机系统的拨码盘来调定时间，以 s 为最小单位。通过燃油锅炉控制箱及电加热器控制箱上的温控仪来调定温度。

高铁防护栅栏安装图

　　流化浸塑箱升降频率标定

　　浸塑生产线升降频率重要影响的是铁路防护栏的挂粉厚度。防护栏在流化浸塑箱浸入时间越长，其挂粉就越厚，否则相反。因此，把控最佳浸入的时间，无论对于其实现技术要求，还是进行成本卡控都具有很强的现实意义。在操作中，该系统亦通过单片机系统的拨码盘来调定浸塑时间，以 s 为最小单位。
