铁路防护栅栏下金属网片技术规格参数：

　　1. 网丝4mm

　　2. 网孔75mm*150mm

　　3. 网片2760mm*1797mm

　　4. 边框30mm*50mm*2mm

　　5. 基础尺寸600mm*600mm*700mm

　　金属网片网丝采用HPB300直径6.5mm高线钢丝冷拔加工，上部向外折角30°焊接成型后整体镀锌并进行热浸塑处理。镀锌量270g/㎡，浸塑厚度0.8mm-1.2mm。

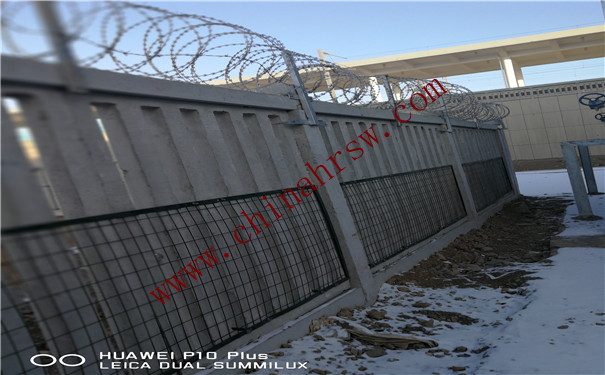

防护栅栏

　　隔离栅技术要求

　　隔离栅立柱采用 50× 60× 1 800 的复合高强混凝土立柱，该立柱由 PVC 管、冷拔丝和 C40 混凝土复合而成，立柱上外漏的刺丝绑扎挂钩 9 个，挂钩间距共 8 道，其中4 道间距为 15 cm、4 道间距为 20 cm。混凝土立柱高度为 1 800 mm，其中埋置于混凝土基础中高度 207 mm。地面以上部分高度 1 550 mm，其余部分用回填土进行强夯。隔离栅混凝固特基础尺寸为 360 mm× 260 mm 的圆形中空基础，中间为楔形孔洞，孔洞深度 207 mm，基础混凝土强度为 C30。隔　离栅所使用的刺钢丝为热浸镀锌钢丝，刺钢丝采用 12# 镀锌刺钢丝，直径为 2.8 mm，刺钢丝每个结 4 个刺，每根刺长 16 mm，刺尖角 α≤25°，两刺间距为 100 mm，绑扎钢丝采用 12#

防护栅栏技术要求

　　钢筋混凝土防护栅栏由立柱、上槛、下槛、栏片、柱帽、剌丝滚笼构件组成，现场拼装。每单元(相邻两立柱中心距离)长度分为3.0m、1.59m和1.15m三种。地面纵坡小于6°地段，防护栅栏单元长度3m ，6°～ 12°地段防护栅栏单元长度1.59m，12°～36°斜坡地段防护栅栏单元长度1.15m。各构件均采用C30钢筋混凝土预制。

　　刺丝滚笼安装细节问题

　　1.剌丝滚笼采用刀片剌绳绕圈后相临两圈每隔120°用剌丝连接卡固定，张开后形成蛇腹网状;闭合后刀片剌绳圈径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm.。

　　2.刀片刺绳由冲切钢板采用机械压轧在钢丝上成型，刀刺宽度22mm，两刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片采用厚度0.5mm的Q195钢板冲切制作，芯丝由HPB300Φ6.5mm高线钢丝冷拔加工。

　　3.剌丝滚笼由剌丝连接卡扣与固定在支架上的纵向拉筋相连接，纵向拉筋与支架的连接采用Φ2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置，其它跨度仅设置于立柱上部，支架与防护栅栏采用支架抱箍连接。
